Арматурный каркас — важный элемент железобетонной конструкции, который формирует расположение арматуры в бетоне и помогает конструкции воспринимать предусмотренные проектом нагрузки.
В строительстве применяются разные виды армирования, однако одними из наиболее распространенных готовых решений являются плоские и объемные арматурные каркасы.
На первый взгляд различие между ними очевидно: плоский каркас располагается преимущественно в одной плоскости, а объемный представляет собой пространственную конструкцию. Однако на практике выбор зависит от типа железобетонного элемента, характера нагрузок, размеров изделия и требований проектной документации. Разберемся, чем объемный арматурный каркас отличается от плоского и где применяется каждый вариант.
Что такое арматурный каркас
Арматурный каркас представляет собой систему из арматурных стержней, соединенных между собой в заданном положении. В зависимости от проекта соединение элементов может выполняться сваркой или вязкой.
Основная задача каркаса — обеспечить предусмотренное проектом расположение арматуры внутри будущего железобетонного изделия. После установки конструкции и заливки бетонной смеси формируется единая железобетонная система.
Арматурные каркасы применяются при устройстве:
- фундаментов;
- свай;
- колонн;
- балок и ригелей;
- стен;
- перекрытий;
- лестничных элементов;
- монолитных и сборных железобетонных конструкций.
Конкретная схема армирования, диаметр стержней, класс арматуры, шаг поперечных элементов и размеры каркаса должны определяться проектом.
Что такое плоский арматурный каркас
Плоский арматурный каркас — это конструкция, основные элементы которой располагаются в одной плоскости. Как правило, она состоит из продольных рабочих стержней и поперечной арматуры, соединяющей их с определенным шагом.
Такие изделия могут изготавливаться заранее на производстве, после чего доставляться на строительную площадку и использоваться самостоятельно либо объединяться в более сложные пространственные системы.
Плоские каркасы удобны там, где необходимо получить армирующий элемент заданной длины и ширины с точным расположением стержней.
Где применяются плоские арматурные каркасы
Плоские арматурные каркасы применяются в различных видах монолитного и сборного железобетонного строительства. В зависимости от проектного решения они могут использоваться при армировании:
- железобетонных стен;
- перекрытий;
- балок;
- ригелей;
- лент и отдельных элементов фундаментов;
- перемычек;
- дорожных и строительных железобетонных изделий.
Несколько плоских каркасов могут устанавливаться параллельно и соединяться дополнительными элементами. Таким способом непосредственно на строительной площадке можно сформировать пространственную армирующую конструкцию.
Преимущества плоских каркасов
Использование готовых плоских сварных арматурных каркасов позволяет заранее задать размеры и расположение основных элементов армирования.
К их преимуществам можно отнести:
- относительно простую конструкцию;
- удобство транспортировки и складирования;
- возможность изготовления различных размеров;
- точное расположение стержней при заводском изготовлении;
- возможность объединения нескольких элементов в пространственный каркас;
- сокращение части арматурных операций непосредственно на строительной площадке.
Особенно удобно использовать готовые изделия при повторяющихся типоразмерах железобетонных элементов.
Что такое объемный арматурный каркас
Объемный арматурный каркас, который также называют пространственным, представляет собой трехмерную конструкцию. Продольные стержни располагаются в нескольких плоскостях и объединяются поперечными элементами, хомутами, кольцами или другими соединительными деталями.
В зависимости от назначения поперечное сечение каркаса может иметь различную форму:
- квадратную;
- прямоугольную;
- круглую;
- треугольную;
- шестигранную;
- индивидуальную по чертежу заказчика.
Готовая конструкция уже имеет заданную пространственную форму, поэтому после доставки на объект ее можно устанавливать в проектное положение с меньшим объемом сборочных операций.
Где применяются объемные арматурные каркасы
Пространственные арматурные каркасы особенно востребованы для железобетонных элементов, которые работают как объемная конструкция и требуют армирования в нескольких направлениях.
Они применяются при изготовлении и строительстве:
- железобетонных колонн;
- свай;
- буронабивных свай;
- фундаментных элементов;
- балок и ригелей;
- опор;
- железобетонных стоек;
- других монолитных и сборных конструкций.
Например, для свай широко используются круглые пространственные каркасы, в которых продольная рабочая арматура объединяется поперечными элементами в единую цилиндрическую конструкцию.
Преимущества объемных арматурных каркасов
Главное преимущество объемного арматурного каркаса заключается в том, что он поставляется на объект уже в виде пространственной армирующей системы.
Это дает несколько практических преимуществ:
- сохраняется заданное взаимное расположение арматурных стержней;
- уменьшается количество сборочных операций на объекте;
- можно заранее изготовить повторяющиеся конструкции одинакового размера;
- упрощается монтаж арматуры при серийном строительстве;
- возможна реализация сложной геометрии по проектной документации.
При этом объемные изделия обычно требуют больше пространства при перевозке и хранении по сравнению с отдельными плоскими каркасами.

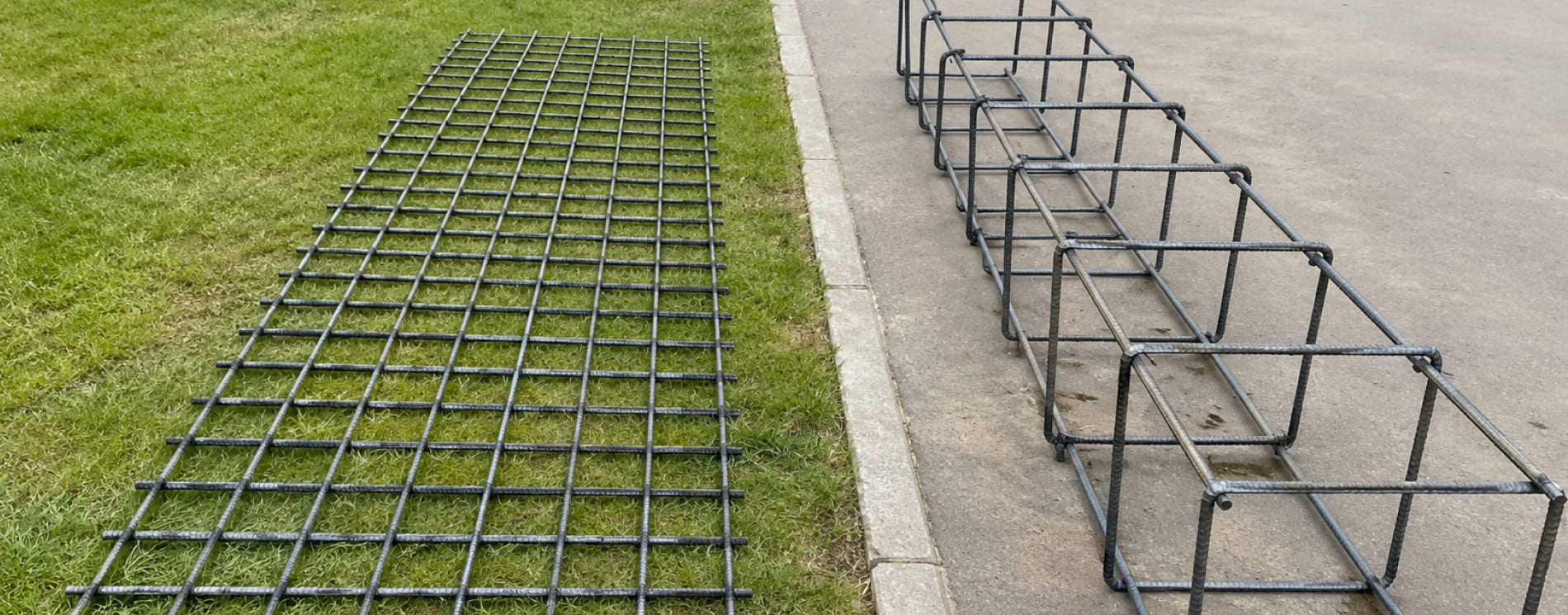

Плоские и объемные каркасы: основные отличия
| Характеристика | Плоский каркас | Объемный каркас |
|---|---|---|
| Геометрия | Основные элементы находятся в одной плоскости | Пространственная трехмерная конструкция |
| Конструкция | Продольные и поперечные стержни | Продольные стержни, хомуты, кольца и другие соединительные элементы |
| Транспортировка | Как правило, проще и компактнее | Требует учета габаритов готового изделия |
| Сборка на объекте | Может потребоваться объединение нескольких элементов | Поставляется как готовая пространственная конструкция |
| Типичные области применения | Стены, балки, перекрытия, перемычки, отдельные элементы фундаментов | Колонны, сваи, балки, опоры, фундаменты и другие пространственные элементы |
| Изготовление | По стандартным размерам или чертежу | По стандартным размерам или индивидуальному проекту |
Что выбрать: плоский или объемный арматурный каркас
Нельзя определить лучший тип каркаса без учета конкретной железобетонной конструкции. Выбор выполняется на основании проектной документации.
Плоский каркас рационален, когда проект предусматривает армирование в одной плоскости либо последующую сборку пространственной системы из нескольких отдельных элементов.
Объемный каркас выбирают, если конструкция должна изначально иметь пространственную геометрию и фиксированное расположение продольной и поперечной арматуры.
При выборе учитывают:
- тип железобетонной конструкции;
- проектные нагрузки;
- класс и диаметр арматуры;
- размеры будущего изделия;
- шаг поперечной арматуры;
- способ соединения стержней;
- условия транспортировки;
- особенности монтажа на строительной площадке.
Сварные или вязаные арматурные каркасы
Отдельно необходимо учитывать способ соединения элементов. Сварные арматурные каркасы производятся с использованием предусмотренных технологией сварных соединений. Такой способ удобен для заводского изготовления повторяющихся изделий с точной геометрией.
Вязаные конструкции собираются с использованием вязальной проволоки. Выбор способа соединения нельзя делать только из соображений удобства или стоимости — он должен соответствовать проекту, характеристикам используемой арматуры и требованиям к конкретной железобетонной конструкции.
Почему выгодно заказывать арматурные каркасы на производстве
Изготовление арматурных каркасов на заказ в заводских условиях позволяет перенести значительную часть операций со строительной площадки на производство.
Производитель может выполнить:
- резку арматуры в размер;
- гибку элементов;
- изготовление хомутов и других деталей;
- сборку каркаса;
- сварочные операции;
- изготовление партии одинаковых изделий;
- производство нестандартных каркасов по чертежам заказчика.
Это особенно актуально для крупных строительных объектов, где требуется большое количество одинаковых армирующих элементов и важно обеспечить повторяемость их размеров.
На что обратить внимание при заказе
Чтобы правильно заказать плоские или объемные арматурные каркасы, производителю необходимо передать техническую информацию о конструкции.
Обычно учитываются:
- форма каркаса;
- длина, ширина и высота;
- диаметр продольной арматуры;
- диаметр поперечных элементов;
- класс арматурной стали;
- шаг хомутов или поперечных стержней;
- количество изделий;
- требования к соединениям;
- чертежи и спецификация проекта.
Чем подробнее исходные данные, тем точнее можно определить технологию изготовления, количество материала и цену арматурного каркаса.
Изготовление плоских и объемных арматурных каркасов
Компания «Каркас Сервис» специализируется на производстве арматурных изделий для строительных и промышленных объектов. Можно заказать плоские арматурные каркасы, а также объемные конструкции различной формы и размеров.
Изготовление возможно как по типовым параметрам, так и по индивидуальным чертежам и техническому заданию заказчика. При расчете заказа учитываются размеры изделия, диаметр и класс арматуры, шаг элементов, количество конструкций и особенности проекта.
Если требуется купить арматурные каркасы для строительства, важно заранее предоставить проектную документацию или чертеж. Это позволит подобрать оптимальный вариант изготовления и рассчитать стоимость необходимой партии.
Итог
Основное отличие между плоскими и объемными арматурными каркасами заключается в их геометрии и способе применения. Плоский арматурный каркас представляет собой армирующий элемент в одной плоскости и может использоваться самостоятельно или как часть более сложной системы. Объемный арматурный каркас изначально имеет пространственную форму и применяется для свай, колонн, балок, фундаментов и других железобетонных элементов.
Выбирать конструкцию следует не по принципу «проще» или «дешевле», а строго в соответствии с проектом. Правильно изготовленный каркас обеспечивает заданное положение арматуры и позволяет рационально организовать дальнейшие работы по устройству железобетонной конструкции.
