В строительстве применяются два основных типа арматурных каркасов: плоские и объемные. В данной статье рассмотрим, чем они отличаются, в каких случаях используются и как выбрать оптимальный вариант для конкретного объекта.
Современное строительство невозможно представить без использования железобетонных конструкций. Фундаменты, перекрытия, стены, колонны и другие элементы зданий требуют надежного армирования, которое обеспечивает прочность, устойчивость и долговечность сооружений. Одним из ключевых элементов армирования являются арматурные каркасы — специально сформированные конструкции из металлических стержней.
Что такое арматурный каркас
Арматурный каркас — это пространственная или плоская конструкция, собранная из арматурных стержней, соединенных между собой сваркой, вязальной проволокой или механическими соединителями. Основная задача каркаса — воспринимать растягивающие, изгибающие и сдвигающие нагрузки, возникающие в железобетонных элементах.
Бетон хорошо работает на сжатие, но плохо переносит растяжение. Арматура компенсирует этот недостаток, обеспечивая конструкции необходимую несущую способность. Именно поэтому правильный выбор и монтаж каркасов напрямую влияет на безопасность здания.
Классификация арматурных каркасов
В зависимости от формы и пространственной организации арматурные каркасы подразделяются на два основных вида:
- плоские каркасы;
- объемные каркасы.
Оба типа изготавливаются в заводских условиях или непосредственно на строительной площадке и применяются в различных конструктивных элементах зданий.

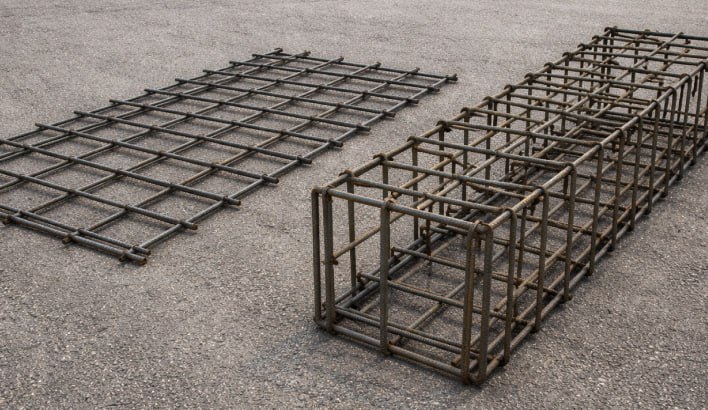

Плоские арматурные каркасы: особенности и конструкция
Плоский арматурный каркас представляет собой сетчатую конструкцию, расположенную в одной плоскости. Он состоит из продольных и поперечных стержней, соединенных между собой под прямым углом.
Основные характеристики плоских каркасов
- расположение элементов в одной плоскости;
- простая геометрическая форма;
- небольшая толщина;
- относительно малый вес.
Такие каркасы чаще всего изготавливаются в виде сварных сеток или вязаных конструкций с заданным шагом арматуры.
Преимущества плоских каркасов
Плоские арматурные каркасы обладают рядом важных преимуществ:
- Простота изготовления. Производство не требует сложного оборудования.
- Удобство транспортировки. Плоская форма облегчает складирование и перевозку.
- Экономичность. Меньший расход металла снижает стоимость.
- Быстрый монтаж. Каркасы легко укладываются в опалубку.
Области применения плоских каркасов
Плоские каркасы применяются преимущественно в конструкциях, работающих на изгиб в одном направлении:
- плиты перекрытий;
- дорожные и тротуарные покрытия;
- стяжки полов;
- панельные элементы;
- армирование стен.
В большинстве случаев плоские каркасы укладываются в несколько слоев для усиления конструкции.
Объемные арматурные каркасы: конструкция и особенности
Объемный арматурный каркас — это пространственная конструкция, имеющая форму параллелепипеда, цилиндра или другой объемной фигуры. Он формируется из нескольких плоских элементов, соединенных между собой вертикальными и поперечными стержнями.
Основные характеристики объемных каркасов
- трехмерная структура;
- повышенная жесткость;
- равномерное распределение нагрузок;
- высокая несущая способность.
Такие каркасы создают пространственный «скелет» будущей конструкции.
Преимущества объемных каркасов
Использование объемных каркасов дает следующие преимущества:
- Максимальная прочность. Конструкция устойчива к многоплоскостным нагрузкам.
- Жесткость формы. Каркас не деформируется при бетонировании.
- Долговечность. Повышенная устойчивость к трещинообразованию.
- Надежность. Соответствует требованиям для ответственных объектов.
Области применения объемных каркасов
Объемные каркасы используются в конструкциях, испытывающих сложные нагрузки:
- фундаменты;
- колонны;
- балки;
- ригели;
- сваи;
- монолитные пояса.
Сравнение плоских и объемных арматурных каркасов
| Критерий | Плоские каркасы | Объемные каркасы |
|---|---|---|
| Форма | Двухмерная | Трехмерная |
| Прочность | Средняя | Высокая |
| Сложность изготовления | Низкая | Средняя и высокая |
| Стоимость | Ниже | Выше |
| Монтаж | Простой | Требует опыта |
Технология изготовления каркасов
Производство арматурных каркасов может осуществляться двумя способами: на заводе и на строительной площадке.
Заводское изготовление
На специализированных предприятиях используются автоматизированные линии, обеспечивающие высокую точность и стабильное качество. Заводские каркасы проходят контроль сварных соединений и геометрии.
Изготовление на объекте
На строительной площадке каркасы изготавливаются вручную или с применением мобильного оборудования. Такой подход позволяет учитывать особенности проекта, но требует высокой квалификации персонала.
Нормативные требования и стандарты
Проектирование и изготовление арматурных каркасов регламентируется действующими нормативными документами: ГОСТ, СП и СНиП. Они определяют допустимые диаметры арматуры, способы соединения, защитный слой бетона и правила монтажа.
Соблюдение нормативов гарантирует безопасность эксплуатации зданий и предотвращает преждевременные разрушения.
Типичные ошибки при выборе каркасов
- неправильный расчет нагрузок;
- использование неподходящего типа каркаса;
- экономия на диаметре арматуры;
- нарушение защитного слоя бетона;
- некачественная сварка или вязка.
Даже незначительные отклонения могут привести к снижению прочности всей конструкции.
Как выбрать оптимальный тип каркаса
При выборе между плоским и объемным каркасом следует учитывать следующие факторы:
- тип конструктивного элемента;
- величину нагрузок;
- условия эксплуатации;
- бюджет проекта;
- требования проектной документации.
В большинстве случаев решение принимается проектировщиком на основе расчетов и нормативных требований.
Экономические аспекты применения каркасов
Плоские каркасы позволяют сократить расходы на материалы и монтаж, что особенно важно при массовом строительстве. Однако для ответственных конструкций экономия может привести к снижению надежности.
Объемные каркасы требуют больших затрат, но обеспечивают высокий уровень безопасности и долговечности, что оправдано при строительстве многоэтажных зданий и промышленных объектов.
Современные тенденции в армировании
В последние годы активно развиваются технологии автоматизированной сварки, 3D-моделирования и BIM-проектирования. Это позволяет создавать каркасы с высокой точностью и оптимальным расходом металла.
Также возрастает популярность предварительно изготовленных модульных каркасов, которые ускоряют монтаж и снижают влияние человеческого фактора.
Заключение
Плоские и объемные арматурные каркасы являются неотъемлемой частью железобетонных конструкций. Плоские каркасы отличаются простотой, экономичностью и удобством монтажа, что делает их оптимальным выбором для плит, стен и покрытий. Объемные каркасы обеспечивают максимальную прочность и устойчивость, поэтому применяются в фундаментах, колоннах и других ответственных элементах.
Грамотный выбор типа каркаса, соблюдение нормативных требований и качественный монтаж являются залогом надежности и долговечности любого строительного объекта. Использование современных технологий и профессиональный подход позволяют добиться оптимального соотношения цены, качества и безопасности.
