Применение арматурной лягушки в строительстве

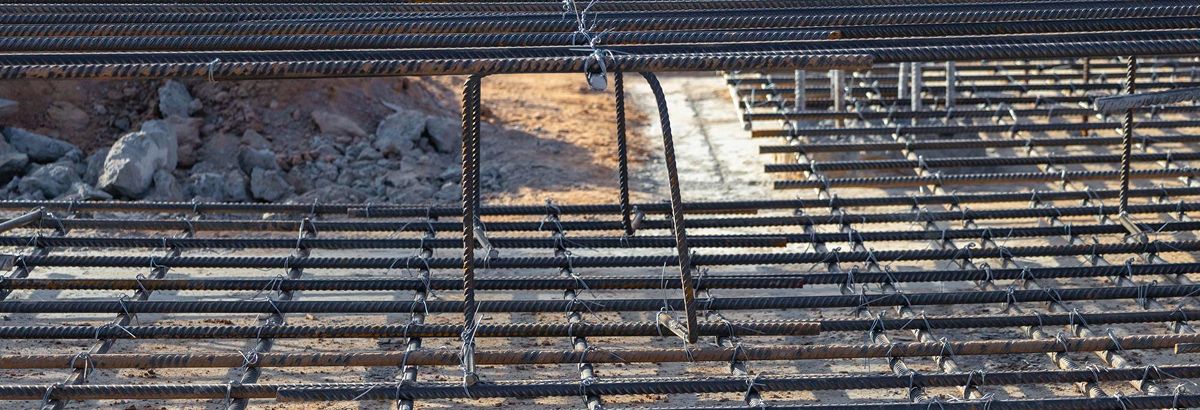

Арматурная лягушка — это специальный фиксатор, который поддерживает необходимое расстояние между верхним и нижним армирующими каркасами при создании железобетонных конструкций. Благодаря своей пространственной форме, гнутые стержни равномерно распределяют деформационные нагрузки по всему каркасу. Размеры и форма «лягушки» рассчитываются с учетом толщины плиты и диаметра арматурных прутьев.

Основные функции арматурной лягушки

• Фиксация верхней арматурной сетки, что повышает жесткость каркаса;
• Облегчение соединения верхнего и нижнего армирующих слоев, сокращение времени монтажа и повышение производительности;
• Создание многослойных каркасных систем и предотвращение их деформации в процессе эксплуатации.

Такие фиксаторы предотвращают смещение и искривление верхних сеток, формируя прочную и надежную конструкцию для усиления железобетонных изделий.

Материалы для изготовления арматурных лягушек

В зависимости от требований к прочности каркаса, для изготовления лягушек используют арматуру различных классов:

• Гладкопрофильная арматура класса АI (А240);
• Профилированная арматура классов АIII А400 и А500С (сварная).

При выборе диаметра прутьев для лягушки ориентируются на толщину плиты:

• Для плиты толщиной 20 см — диаметр арматуры не менее 8 мм;
• Для железобетонных плит толщиной 25 см — диаметр от 10 мм;
• Для плит толщиной 30 см — минимальный диаметр стержней 12 мм.

Соблюдение этих рекомендаций обеспечивает необходимую жесткость и надежность армирующего каркаса.

Расчет размеров арматурной лягушки

Надежность армирования во многом зависит от правильного расчета размеров лягушки. При этом учитываются:

• Если на лягушку укладывается один стержень, ширина верхнего горизонтального участка должна составлять 10–15 см. Для двух стержней — 25–30 см;
• Высота элемента рассчитывается с учетом толщины плиты, защитного слоя бетона и диаметра арматуры;
• Длина горизонтальных опор, расположенных вдоль и поперек, должна быть не менее 32 см при фиксации сетки с ячейкой 20×20 см, чтобы обеспечить надежную опору в двух точках.

Например, для плиты перекрытия толщиной 20 см и арматуры диаметром 10 мм высота лягушки рассчитывается так:

Н = 200 мм (толщина плиты) − 2 × 25 мм (защитный слой бетона) − 4 × 10 мм (диаметр арматуры) = 110 мм.

Аналогичным образом можно рассчитывать размеры лягушек для плит фундамента, перекрытий и других железобетонных элементов, учитывая диаметр арматуры и толщину бетонного слоя.
